为各类发电机组实施自动化及集中监控的技术改造，用集成的数字式控制模块取代传统的分离控制元件，用电子化、集成化的液晶显示器（LCD）取代原有的指针式仪表，用专用的通讯模块替代简单的接口，用电子调速器取代传统的机械式调速器。使机组满足全自动运行及“三遥”监控技术要求。

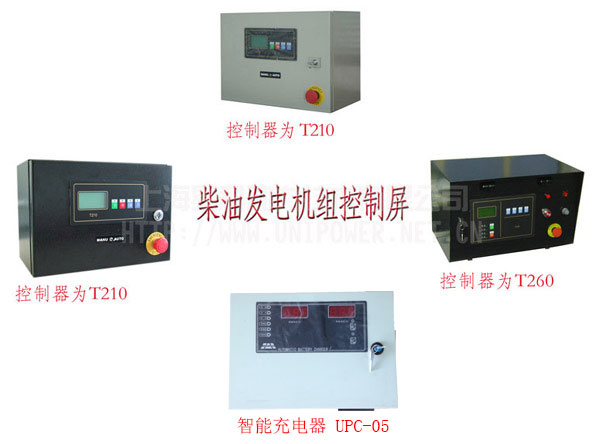

控制器T210/T260/2210

产品特点 :

皮实耐用，功能完善，全面提升发电机组产品档次；

外型小巧，做工精致，极大节省控制箱的安装空间，尤其适用于300KW以下中小型发电机组配套；

专为出口机型设计，内设中英文双语菜单，客户可自由选择界面语言。

功 能：

发电机机组手动和自动起/停功能；

发电机机组故障报警和自动保护功能；

发电机电压、频率、电流、功率、功率因数显示；

发动机转速、油压、水温、燃油位、运行时间、启动次数等显示；

强大的16位MCU处理器；

128x64背光液晶，对比度可调，中英文图符界面；

优化的快捷键盘操作方式；

多种报警方式（LED、LCD、声光报警控制输出)；

用户可编程功能包括输入、输出通道可自定义（如可自定义预热、保护、机组运行或怠速输出）、多个运行参数和定时器可设。传感器通道可自由设定，报警保护功能可灵活选择。

UPC-05

一．概述
UPC-05型智能充电器，采用先进的微电脑技术结合高频开关电源组成的新一代充电器产品。它具有恒压、恒流、均充、浮充以及完善的保护功能，并能在微电脑的控制下自动转换。充电电压、电流采用0.8英寸的LED数字管显示，工作状态清晰醒目，并随机带有RS232通讯接口，能方便地和上位微机组网通讯，实现实时远程监控本机工作状态，并能通过上位微机随时设定和修改本机的控制参数，具有工作效率高、故障率低等特点，是柴油发电机组启动蓄电池的理想充电设备。

二．主要技术参数指标：
(1)   输入电源电压:                       AC220V     ±20%
(2)   额定充电电池电压:                   DC12V、DC24V或特殊设定
(3)   额定充电电流:                       5A、10A、
(4)   输出电压调整率:                    <1%
(5)   负载调整率:                        <2%
(6)   均充恒流精度:                      <1%
(7)   效率:                               >85%
(8)   工作环境温度:                       -10--40℃
(9)   主回路温度系数:                     0.05 ℃

三. 充电控制方式:
蓄电池均充、浮充电压按标准铅酸电池要求设置，一般情况下不需进行调整。特殊情况下，用户可现场进行软件设置。
（1）充电方式:
 恒压充电，24V/12V电池充电电压自动识别或手动切换，最大充电电流5A/10A手动切换
（2）初次充电:
     先均充→定时到→转入浮充
     时间的定时可以预先设定。设定范围在1--9999（单位：分钟）
（3）自动补充:
   当电池电压在运行中,如果低于浮充电压的95%时,系统会自动转入均充状
态。而当均充完成后又会自动返回到浮充状态。

四. 保护方式:
（1）过电压保护:
  当充电时由本机或外界原因使得电池电压上升至保护值时， 系统会自动关闭
充电主回路，30分钟后系统再自动打开，如果故障未排除，则重复上述过程。
（2）过电流保护：
当充电时由本机或外界原因使得电池电流大于保护值时，系统会自动关闭充电主回路，30分钟后，系统再自动打开，如果故障未排除，则重复上述过程。
（3）短路保护：(以下“（A）、（B）”二项可根据客户需求任选一个)
（A）短路恒流：
外回路短路时，输出电流为恒定充电电流；短路解除后自动恢复充电状态。
（B）短路关机：
  外回路短路时，系统自动关闭充电主回路。（在此工作状态，要恢复充电状态，
须先关闭充电器总开关后，才能解除自保方式。）
（4）本机具有开机充电前确认被充电池极性功能。当其反接时，自动切断充电回路，保护本充电器的安全。
（5）输出端过电流保护，当外接负载短路及其它原因造成恒流失败，当其电流值到达过电流保护值时，自动关闭充电回路，以确保安全。
（6）良好的热保护功能。精良的温度测量系统，以确保本机在长时间运行的安全性，在满负荷及高温季节造成机内温度上升时，到达设定值时将自动启动卸载功能，减小负载电流以降低机内工作温度。

五．告警方式：
 （1） 高电压告警
 （2） 低电压告警
 （3） 充电失败告警
  以上告警均由继电器触点信号给出

六．冷却方式
 （1） 自冷
        在小电流工作时，本机自动转换至自冷方式，冷却风扇停转。
 （2） 风冷
  在大电流工作时，本机自动转换至风冷方式，冷却风扇开启。

七．数据远传：
本机能通过RS232通讯接口将实时的控制常数、工作状态、充电的电压、电流远传给上位监控微机，并能随时接受上位微机给出的控制常数修改指令。

八．使用须知
 （1） 充电器应安装在干燥通风的地方；
 （2） 蓄电池充电时会释放可燃气体，附近不允许有火源；
 （3） 确保直流电的极性正确，请参照接线端子图示接线；
 （4） 接线或调整前务必断开充电器与电源的连线；
 （5） 在正常使用条件下，UPC系列充电器能长期连续工作，无需专人维护。

九．安装接线
    UPC系列充电器采用壁挂式安装，安装接线参照附—安装接线图。
安装尺寸示意图
